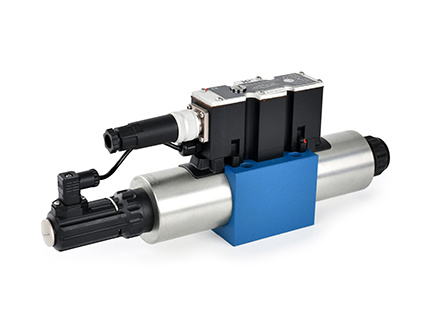

帶位置反饋直動式比例換向閥

1.直控式比例換向閥，帶位移電反饋，閥芯由彈簧對中；
2.可實現流量精準無級調節（無壓力補償）和方向控制；
3.帶中心螺紋的比例電磁鐵，線圈可單獨拆卸；
4.用于底板安裝，安裝面按統一國際標準ISO 4401；
5.放大板采用數位方式控制，卡閥和高溫不會輕易燒壞放大板；
6.電控器有外置式和集成式，可與歐美同類產品互換使用；

PDF下載

產品描述

4WRE	E	6	- C2	-32	A	- 10	- D24	- K31	- A1	- V	- **
1	2	3	4	5	6	7	8	9	10	11	12

1. 直動式帶位移電反饋；

2. 電控器：空白：外置式放大板；E：集成式放大板；

3. 公稱通徑：6：6通徑；10:10通徑；

4. 滑柱機能：見滑柱機能表；

5. 公稱流量：6通徑：08:8L/min；16:16L/min；32:32L/min；10通徑：25:25L/min；50:50L/min；75:75L/min；

6. 滑柱型式；

7. 設計代號；

8. 電源電壓：空白：無（用于4WRE）；D24:DC24V（用于4WREE）；

9. 電氣連接：4WRE:空白：附線圈插頭（PG11）/位置傳感器插頭；K4：無；4WREE:空白：附放大器插頭；K31：無；

10. 控制指令：空白：用于4WRE；A1：指令值±10V（用于4WREE）；F1：指令值4至20mA（用于4WREE）；

11. 密封材料：空白：丁腈橡膠；V：氟橡膠；

12. 更多細節說明

最大壓力	315	bar
最大流量	180	L/min
工作介質	符合DIN51524標準的礦物油(HL、HLP)，其他油液請咨詢我公司	/
黏度推薦范圍	20到380mm2/s(優先選擇30至46mm2/s)	/
油液污染度	最高污染等級按NAS1638 9級或ISO4406 20/18/15級	/
